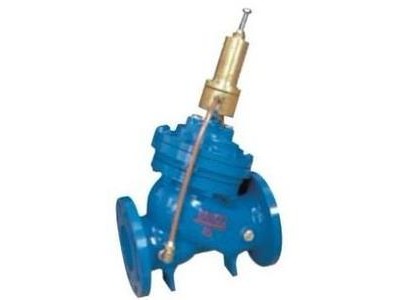

 DY30AX缓开缓闭低水损止回阀结构示意图：DY30AX缓开缓闭低水损止回阀零件材质：阀体和阀盖常用的材质有铸铁、碳钢、不锈钢等；阀杆常用的材质有铬不锈钢；阀瓣常用的材质有碳钢、不锈钢以及丁腈橡胶；O形圈一般是用丁腈橡胶。
主要外形尺寸
PN1.0MPa下的DY30AX缓开缓闭低水损止回阀外形尺寸：

DN	L	H	D	D1	n-d
50	205	293	165	125	4-18
65	220	328	185	145	4-18
80	250	364	200	160	8-18
100	290	418	220	180	8-18
125	330	481	250	210	8-18
150	350	543	285	240	8-22
200	400	673	340	295	8-22
250	500	792	395	350	12-22
300	560	927	445	400	12-22
350	600	957	505	460	16-22
400	700	1188	565	515	16-26
450	770	1218	615	565	20-26
500	800	1256	670	620	20-26
600	900	1600	780	725	20-30
700	1000	1750	895	840	24-30
800	1100	1900	1015	950	24-33
900	1200	2100	1115	1050	28-33
1000	1300	2400	1230	1160	28-36

PN1.6MPa下的DY30AX缓开缓闭低水损止回阀外形尺寸：

DN	L	H	D	D1	n-d
50	205	293	165	125	4-18
65	220	328	185	145	4-18
80	250	364	200	160	8-18
100	290	418	220	180	8-18
125	330	481	250	210	8-18
150	350	543	285	240	8-22
200	400	673	340	295	12-22
250	500	792	405	355	12-26
300	560	927	460	410	12-26
350	600	957	520	470	16-26
400	700	1188	580	525	16-30
450	770	1218	640	585	20-30
500	800	1256	715	650	20-33
600	900	1600	840	770	20-36
700	1000	1750	910	840	24-36
800	1100	1900	1025	950	24-39
