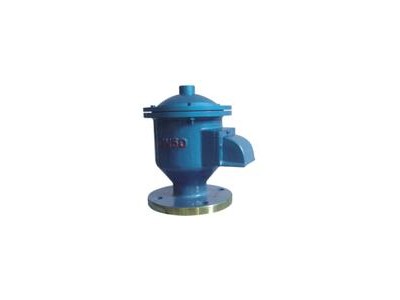

 一、产品介绍：GFQ-1型系列“全天候呼吸阀”主要由精铸的钢制体与优质耐磨的密封材料组成，采用相互重叠的重力式阀座结构，其阀盘与阀座之间采用带空气垫的软接触结构特点。具有气密性好，不易结霜冻结，适宜于寒冷的地区使用。主要用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。二、全天候呼吸阀 性能及特点
新型全天候呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
阀盘采用四氟材料，耐低温，防冻性能好；
结构简单，易检修，安全方便；
新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。三、全天候呼吸阀 适用范围
新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
可与新型波纹阻火器配套使用。四、全天候呼吸阀 使用说明
　　 呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。
四、全天候呼吸阀 维护与保养
为了呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。
此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。 检修完毕后，正常可重新使用。五、全天候呼吸阀 主要技术参数

A级正压	355Pa (36毫米水柱)
负压	295Pa (30毫米水柱)
B级正压	980Pa (100毫米水柱)
负压	295Pa (30毫米水柱)
C级正压	1765Pa (180毫米水柱)
负压	295Pa (30毫米水柱)

六、全天候呼吸阀 零部件材料

阀体材料	碳钢WCB、不锈钢304、316、铝合金
正压阀盘材料	不锈钢304、316、铝合金
负压阀盘材料	不锈钢304、316、四氟PTFE
环境温度 ℃	-30~60

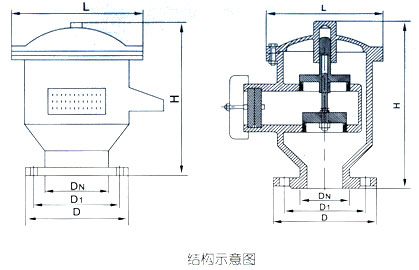

七、全天候呼吸阀 外形结构图八、国标法兰连接外形尺寸： GB、JB

规格	安装尺寸（毫米）
	D1	D	D3	H	M-h
DN25	70	100	115	180	4×10
DN50	110	140	160	255	4×12
DN80	150	185	213	260	4×16
DN100	170	205	265	290	4×16
DN150	225	260	305	330	8×16
DN200	280	315	355	350	8×16
DN250	335	370	420	400	12×16

九、美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准

规格	安装尺寸（mm）
	D1	D	D3	H	M-h
1"	79.5	108	115	180	4×15
2"	120.5	152	160	255	4×19
3"	152.5	190	213	260	4×19
4"	190.5	229	265	290	8×19
6"	241.5	254	305	330	8×22
8"	298.5	343	355	350	8×22
10"	362	406	420	400	12×25
