SP45,SP15型系列数字锁定平衡阀具有能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的特殊功能的新型节能阀门。是所有手动平衡阀调节精度的平衡阀，由于该阀上设有开启数字显示与配有两个仪表接口:“数字锁定装置，可显示阀瓣的开度，可直观调到任一位置、仪表接口，是压力表或流量表装置接口，可观察阀门前后压力或流量状态”。采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。一、数字锁定平衡阀 特点及用途本厂生产的数定锁定平衡阀，是一种具有特殊功能的新型节能阀门。由于该阀上设有开启数字显示，数字锁定装置，可直观调到任一位置，及用于流量测定的测压小阀。
只要在各支路及用户入口装上适当规格的数字锁定平衡阀，并用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，从而克服了，“大流量，小温差”的不合理现象。

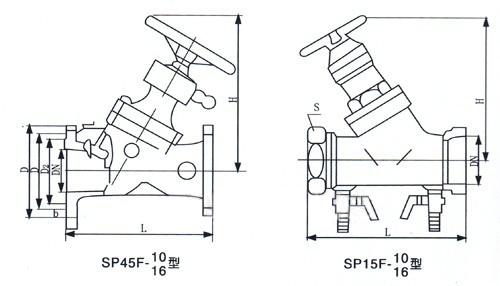

应用此阀门达到管网液体平衡和节约能源得到较好效果，本阀是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。二、数字锁定平衡阀 外形结构图
三、数字锁定平衡阀 主要技术参数
| 型号 | SP15F-10/16 | SP45-10/16 | 备注 |
| 试验压力 | 1.5(MPa) 2.4(MPa) | 需要耐腐蚀、高压、高温的阀门，可面议预定。 |
| 工作压力 | 1.0(MPa) 1.6(MPa) |
| 工作温度 | ≤120℃ |
| 适用介质 | 水、蒸汽、油品 |
| 特性曲线 | 等百分比 |
| 安装使用范围 | 管网系统的主干、分去干、室内供水管、分去立管以及多台锅炉 |
四、SP15F型数字锁定平衡阀 主要外形及连接尺寸
| DN | ZG | L | S | H | 重量kg |
| 15 | 1/2" | 100 | 27 | 128 | 1 |
| 20 | 3/4" | 115 | 33 | 128 | 1.5 |
| 25 | 1" | 125 | 46 | 130 | 1.8 |
| 32 | 5/4" | 140 | 55 | 150 | 2 |
| 40 | 3/2" | 160 | 55 | 187 | 2.5 |
| DN | L | H |
| 32 | 180 | 230 |
| 40 | 200 | 242 |
| 50 | 230 | 250 |
| 65 | 290 | 260 |
| 80 | 310 | 329 |
| 100 | 350 | 340 |
| 125 | 400 | 424 |
| 150 | 480 | 454 |
| 200 | 550 | 517 |
| 250 | 622 | 573 |
| 300 | 698 | 617 |
| 350 | 787 | 705 |
五、数字锁定平衡阀 流量特性参照图
| 右图为该种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门。从曲线图上可知给开度一个相等的变化率，则流量的变化率相等，其特点是开度大时流量大，开度小时则流量小。而工程中大都在流量大时应用，等百分比阀门恰恰适用这个要求。根据这一特点，可以自如的予置某量（快开阀门和线性阀门则不具备这种功能）而且当需要变化时，还能知道变化量，达到理想状态。 |  |
